Die interaktive Karte im Transport Cockpit Teil 1: Aktivierung

Die interaktive Landkarte ist ein spannendes und sehr nützliches Utensil vom SAP Transport Management. Auf die Funktionen und Nutzung der Landkarte möchten wir in Teil 2 eingehen. Dieser Beitrag beschäftigt sich zuvor mit den notwendigen Einstellungen zur Aktivierung und Nutzung der Landkarte.

Aktivierung der Landkarte

Als erster Schritt muss die Landkarte aktiviert werden. Dazu muss im Customizing des SAP TM für die Standardgeorouting-Strategie das sogenannte Flag auf aktiviert gesetzt werden. Voraussetzung ist die Installation von „SAP Visual Business“.

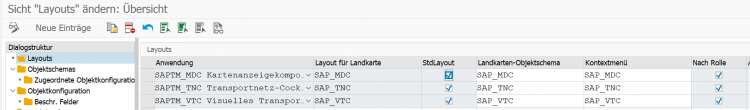

Layouts für Landkarten

Im SAP-Standard sind drei verschiedene Layouts bereits voreingestellt. Diese drei Layouts beziehen sich auf die Nutzung der Karte im Transportnetz-Cockpit (TNC) oder im visuellen Transport-Cockpit (VTC). Die dritte Anzeigevariante ist die „allgemeine Anzeige“ zur Einbindung als Map-Display-Component (kurz MDC).

Kartenanwendungskonfiguration

Die Anwendungsdefinition für die Landkarte setzt sich aus dem Geokodierungsservice, dem Kartenprodukt und dem Kartenebenenstapel zusammen, die den einzelnen Anwendungen zugeordnet werden müssen.

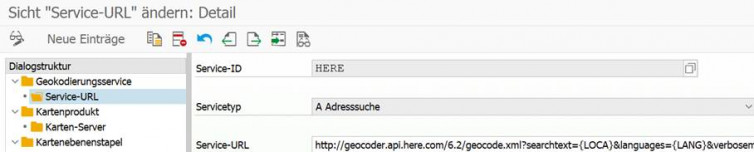

Geokodierungsservice:

Legt die Art der Geokodierung anhand von beispielsweise Adressen und Routen fest.

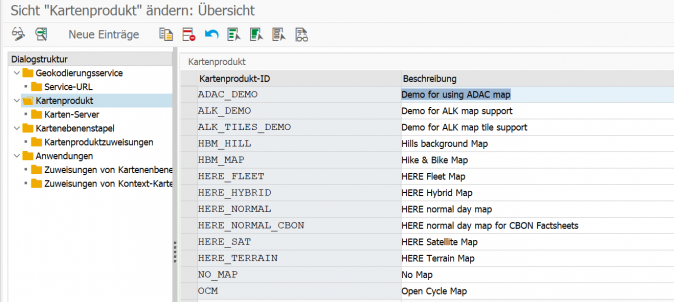

Kartenprodukt:

Das Kartenprodukt beschreibt die tatsächlich angezeigten Karten. Es kann mit gekauften oder open source Karten gearbeitet werden. SAP bietet hier standardmäßig folgende Karten mit Server an:

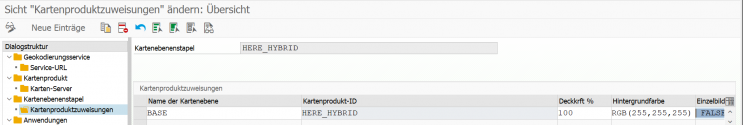

Kartenebenenstapel:

Die Ebenen der Landkarte können sich aus mehreren Karten, die übereinandergelegt werden, zusammengesetzt werden. Zudem können Parameter beispielsweise, für die Farbgebung und Transparenz zur Darstellung der Karte mitgegeben werden.

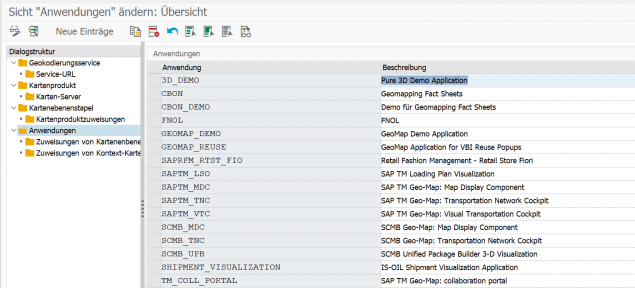

Die Zuordnung zur Anwendung

Die Service URL des Geokodierungsservice wird direkt in den Detaildaten der Anwendung eingegeben und die Kartenebenenstapel in den Unterordnern verknüpft.

Wie in der Einleitung bereits erwähnt, folgt ein weiterer Beitrag zur Landkarte, in dem wir Ihnen gerne die Funktionen und Nutzung dieser näher erläutern wollen.

Falls Sie darüber hinaus weitere Fragen haben, melden Sie sich gerne immer bei uns!
